联系我们  |  网站地图  |  English   |  移动版  |  中国科学院 |ARP
站内搜索:
首页 简介 管理部门 科研部门 支撑部门 研究队伍 科研成果 成果转化 研究生教育 党建与创新文化 科普 信息公开 OA系统
科技信息
工程研究所解决了电子设备...
我国学者研制出显著降低“...
新太阳能技术可大量生产饮...
LLNL研究人员使用X射线成...
高管电压/小光斑的高性能X...
?#26412;?#22823;学信息学院微纳电子...
苏州大学奠定高性能柔性、...
我国研制出世界目前最薄钙...
石墨烯最新“表亲”铅烯问世
中科院大连化物所利用光能...
华中科大新?#32479;?#23576;方法可有...
印度开发出新型水分解催化剂
细菌为甲烷转化成甲醇提供...
不着火 更安全 科学家开发...
中科院大化所无机钙钛矿电...
现在位置:首页>新闻动态>科技信息
深圳先进院等研发出基于氮硫共掺杂空心碳纳米带的高效钠离子电容器
2019-07-05 09:41:33 | 【 【打印】【关闭】



  近日,中国科学院深圳先进技术研究院集成所功能薄膜材料研究中心研究员唐永炳及其团队联合湖南大学教授马建民研发出基于氮硫共掺杂空心纳米带的钠离子电容器,并获得高容量?#32479;?#24490;环寿命。在5A/g的高电流密度下循环10000次后,容量保持率接近100%。相关研究成果以Hollow Carbon Nanobelts Co-Doped with Nitrogen and Sulfur via a Self-Templated Method for a High-Performance Sodium-Ion Capacitor(《自模板法制备氮硫共掺杂空心纳米带用于高性能钠离子电容器》)为题在线发表于国际材料期刊Small上(DOI: 10.1002/smll.201902659)。

  锂?#35797;创?#37327;有限,且分?#25216;?#20026;不均,使得其成本较高,从而限制了其在储能等领域的大规模应用。由于钠储量丰富、与锂接近的电化学特性,使得钠离子储能器件在规模储能等领域具有良好的应用前景。近来,因兼具廉价和高功率密度的特点,钠离子电容器受到了人们的广泛关注。钠离子电容器通常采用具有较高比表面积的碳材料作为正极,通过阴离子的表面吸附实现储能。然而,仅仅依?#31354;?#31181;界面双电层储能机理的正极材?#20808;?#37327;十分有限,如能同时引入赝电容的储能机制,将极大提高钠离子电容器的综合性能。

  基于上述考虑,唐永炳与马建民及其团队成员崔春雨、王恒、欧学武等人通过自模板法制备出一种氮硫共掺杂的空心碳纳米带材料。这种具有高比表面积的空心结构有利于阴离子的迁移和吸附,从而获得一定的吸附容量和高的倍率性能;而通过氮硫共掺杂能够贡献一定的赝电容容量,进一?#25945;?#21319;正极材料的比容量。以氮硫共掺杂的空心碳纳米带结构作为正极,锡箔作为负极组装新型的钠离子电容器,在1 A/g的电流密度下的放电比容量达到400 mAh/g;将电流密度提升至10 A/g,该电容器的容量依然可?#21592;?#25345;在155 mAh/g左右。此外,采用锡箔同时作为负极活性材料?#22270;?#27969;体,简化了钠离子电容器的整体结构,进一?#25945;?#39640;了电容器的能量密度,该钠离子电容器全电池在676 W/kg功率密度下,能量密度高达250 Wh/kg左右。该工作为发展高性能钠离子储能器件提供了新的思路。

  该项研究得到国家自然科学基金优青项目、广东省科技计划和深圳市科技计划等的资助。

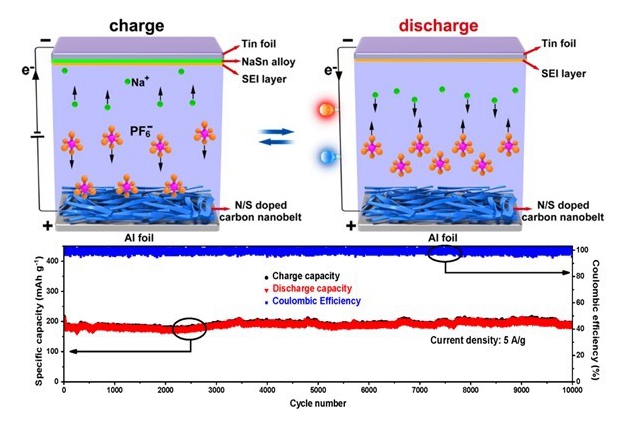

 钠离子电容器的结构及工作示意图及其长循环性能

  文章来源:深圳先进技术研究院、新材料网

版权所有 中国科学院上海硅酸盐研究所 沪ICP备05005480号-1
长宁园区地址:上海市长宁区定西路1295号 电话:86-21-52412990 传真:86-21-52413903 邮编:200050
嘉定园区地址:上海市嘉定区和硕路585号  电话:86-21-69906002 传真:86-21-69906700 邮编:201899
守望先锋多少钱一个好
广东时时预测器 时时开奖结果同步 腾讯欢乐捕鱼刷金币 河北一选五走势图100期 扎金花大师电脑版 幸运时时彩走势图链接 黑龙江十一选五走势图表 分分搞精品 3D开机号436 极速塞车平台app
